Hvad er en trevejsventil til klimaanlæg?

An klimaanlæg tre-vejs ventil , også kendt som en tre-vejs vendeventil eller tre-vejs fordelingsventil, er en nøglekontrolkomponent i et klimaanlæg. Den bruges til at ændre strømningsretningen for kølemiddel eller afkølet/varmt vand i rørene, og realisere systemets funktioner for afkøling, opvarmning eller distribution af køligt/varmt vand.

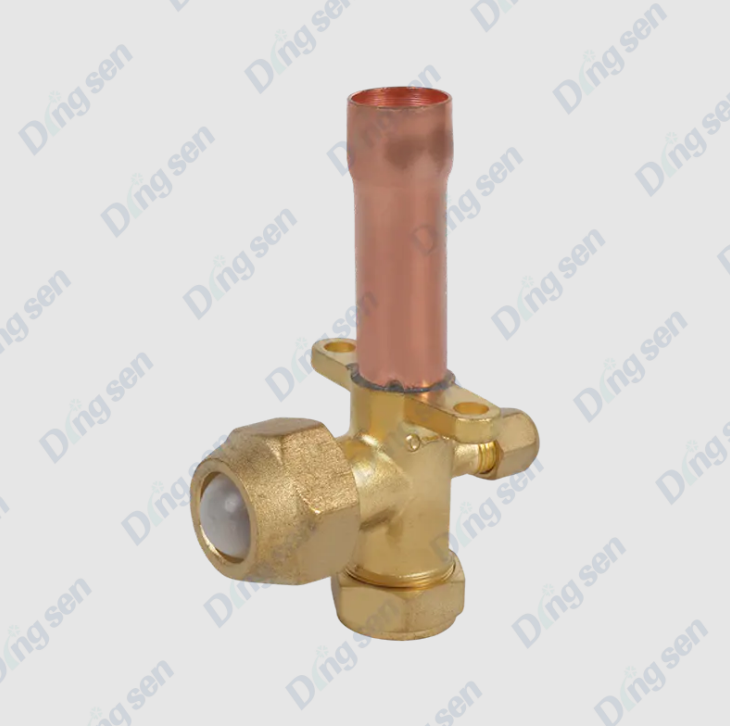

En trevejsventil består typisk af et ventilhus, en ventilkerne og en aktuator. Baseret på væskebanen kan den opdeles i lige-gennem-type og proportional distributionstype. I moderne central klimaanlæg, ventilatorkonvektorer og gulvvarmesystemer bruges trevejsventiler ofte i forbindelse med elektriske aktuatorer eller termostater for at opnå automatisk styring og energibesparende styring.

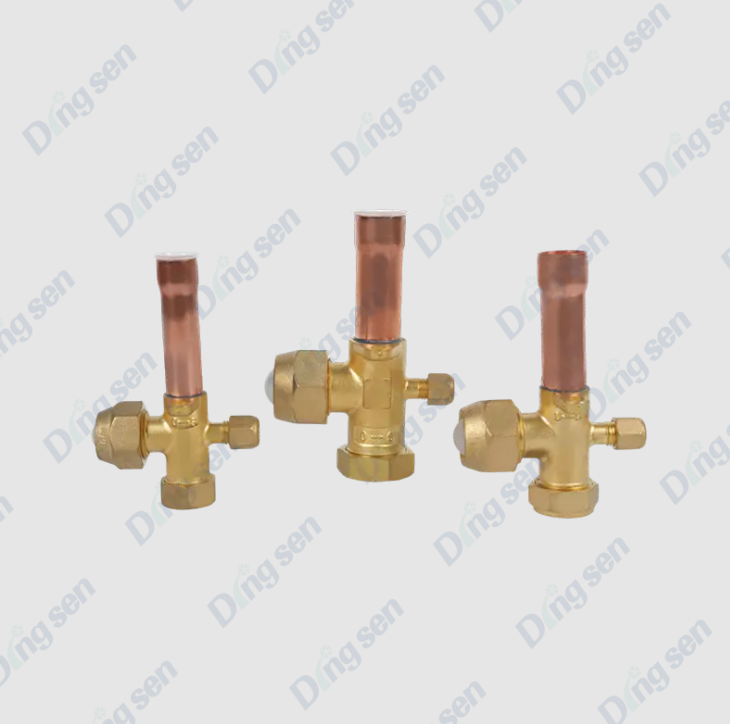

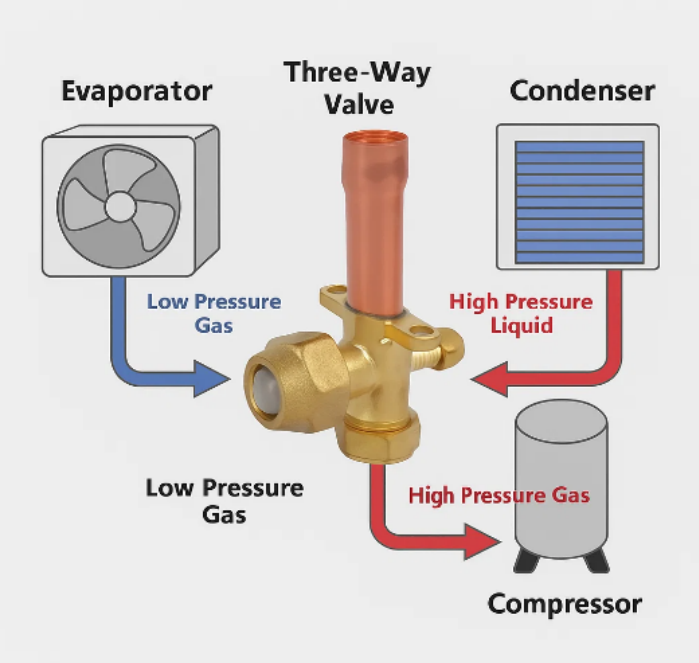

Hvad er arbejdsprincippet for en klimaanlæg tre-vejs ventil ?

An klimaanlæg tre-vejs ventil , også kendt som en tre-vejs distributionsventil eller tre-vejs vendeventil, bruges hovedsageligt til at regulere strømningsretningen for kølemiddel eller afkølet/varmt vand i et klimaanlæg, hvilket realiserer skiftet mellem køle- og varmefunktioner eller fordelingen af kølet/varmt vand. Dens arbejdsprincip er hovedsageligt afhængig af bevægelsen af ​​ventilkernen inde i ventilhuset for at ændre væskebanen.

1. Strukturel sammensætning

En trevejsventil består hovedsageligt af følgende dele:

• Ventilhus: Normalt lavet af kobber, messing eller rustfrit stål med tre tilslutningsporte: en indgang (normalt systemindgangen) og to udgange (der fører til henholdsvis forskellige kredsløb eller udstyr).


• Ventilkerne: Den bevægelige del inde i ventilhuset, som kan rotere eller glide, bruges til at skifte væskestrømningsretningen.


• Aktuator: Inkluderer en manuel betjeningsarm eller en elektrisk/pneumatisk aktuator, der bruges til at drive ventilkernens bevægelse for at opnå skift af strømningsretning.


• Tætninger: Såsom gummiringe eller polytetrafluorethylen (PTFE) tætninger, der sikrer, at ventilen ikke lækker under drift.



2. Driftstilstande

Trevejsventiler kan opdeles i manuelle og elektriske typer baseret på deres kontrolmetode, med små forskelle i driftsprincipper:

(1) Manuel trevejsventil

Ved at dreje håndtaget ændres ventilkernens position, så væsken i indløbsrøret kan strømme til et af de to udløb eller fordeles proportionalt.

Ventilkernen har typisk to grundlæggende strukturer:

• L-type ventilkerne: Skifter væsken til et enkelt udløb, hvilket opnår en "tænd/sluk" eller skiftefunktion.


• T-type ventilkerne: Tillader samtidig strømning gennem begge udløb, og fordeler flowet efter et bestemt forhold.



(2) Elektrisk trevejsventil

Ventilkernen drives af en elektrisk aktuator og kan modtage temperaturstyringssignaler eller regulatorkommandoer for at opnå automatisk justering.

Aktuatoren roterer ventilkernen og ændrer væskestrømningsretningen eller fordelingsforholdet.

Den kan forbindes med et temperaturstyringssystem for at opnå belastningsregulering eller energibesparende styring.

3. Væskefordelingsprincip

Lige-gennem skift (L-type ventilkerne): Når ventilkernen roterer til en bestemt vinkel, kan væsken kun strømme fra indløbet til det udpegede udløb, og det andet udløb er lukket.

Proportional fordeling (T-type ventilkerne): Ventilkernens drejningsvinkel styrer åbningsstørrelsen af ​​de to udløb, hvorved der opnås proportional fordeling af varmt og koldt vand for at sikre stabil systemdrift.

Ventilkernens position bestemmes normalt af en termostat, controller eller manuel justering, hvilket giver mulighed for præcis flowregulering for at opnå komfortabel temperaturkontrol og energibesparelser.

4. Driftsdiagram

Når systemet skal opvarmes, roterer ventilkernen for at åbne udløb A og lukke udløb B, så varmt vand eller varmt kølemiddel kan strømme til varmeudstyret.

Når systemet skal køles, roterer ventilkernen for at åbne udløb B og lukke udløb A, så koldt vand eller koldt kølemiddel kan strømme til køleudstyret.

I nogle proportional distributionsapplikationer kan ventilkernen delvist åbne udløb A og B for at opnå varm- og koldtvandsblanding eller flowfordeling.

5. Funktioner og fordele

Fleksibel kontrol: Flowretningen kan justeres manuelt eller automatisk for at tilpasse sig forskellige belastningskrav.

Energieffektivitet: Præcis flowkontrol gennem proportional fordeling reducerer energispild.

Nem installation: Kompakt struktur, kan tilsluttes direkte til klimaanlæggets rør.

Systembeskyttelse: Forhindrer tilbagestrømning og systempåvirkning, hvilket sikrer stabil drift af udstyret.

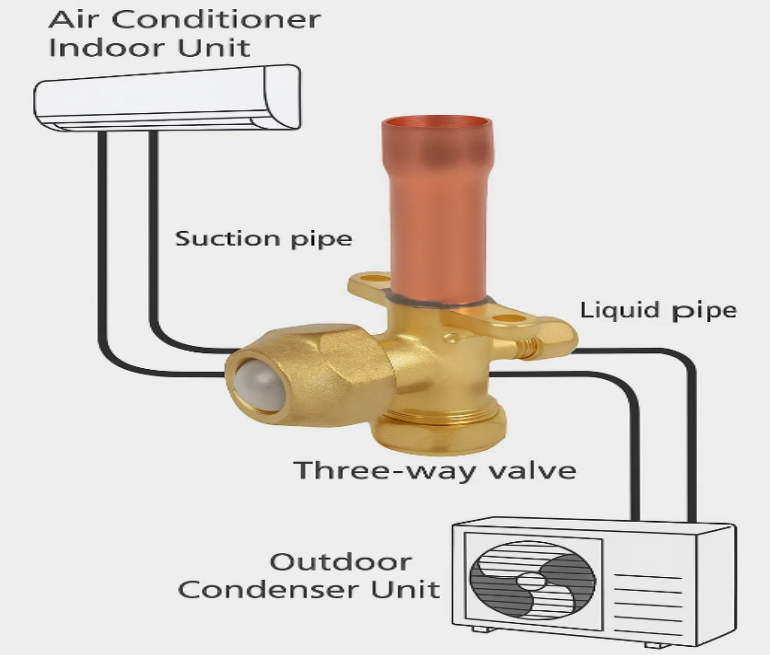

Hvilke typer af klimaanlæg er klimaanlæg tre-vejs ventils typisk brugt i?

Trevejsventiler til klimaanlæg er meget udbredt i moderne klimaanlæg, primært til at styre strømningsretningen af ​​kølemiddel eller afkølet/varmt vand, for at opnå køle-/varmeskift, flowfordeling og systembelastningsregulering. Deres anvendelsesegenskaber varierer lidt afhængigt af systemtypen.

1. Centrale klimaanlæg

Anvendelsesscenarier: Vand- eller klimaanlæg i store kommercielle bygninger, kontorbygninger, hoteller, indkøbscentre mv.

Funktioner:

• Regulerer strømmen af kølet/varmt vand til forskellige terminalenheder (såsom ventilatorkonvektorer eller luftbehandlingsenheder).


• Skifter strømmen af ​​vand eller kølemiddel under skift af køle-/opvarmningstilstand.


• Arbejder sammen med termostater eller bygningsstyringssystemer (BMS) for at opnå automatisk styring og energibesparende drift.



Fordele: Det kan centralt styre flere terminalenheder, hvilket sikrer systemstabilitet og komfort.

2. Fan Coil Unit (FCU) terminalsystem

Anvendelsesscenarier: Kontorer, konferencelokaler, hospitalsafdelinger, hotelværelser osv.

Funktion:

• Styrer strømmen af koldt eller varmt vand ind i ventilatorkonvektorenheden for at regulere indendørstemperaturen.
• Med en elektrisk aktuator kan den automatisk fordele vandstrømmen baseret på rumtemperaturstyringssignaler.



Fordele: Tillader uafhængig temperaturjustering for hvert rum eller område, hvilket forbedrer komforten og energieffektiviteten.

3. Gulvvarmesystem (Strålende gulvvarme)

Anvendelsesscenarier: Beboelsesbygninger, villaer, offentlige bygninger og andre steder, der bruger vandbaseret gulvvarme.

Funktion:

• Fordeler varmt vand til gulvvarmerør i forskellige zoner for at opnå zoneopvarmning.
• Kombineret med en termostat muliggør den automatisk indetemperaturregulering.



Fordele: Opnår komfortabel rumtemperaturkontrol gennem præcis fordeling af varmtvandsflowet, samtidig med at du sparer energi.

4. Multi-Split Air Conditioning System (VRF/VRV)

Anvendelsesscenarier: Mellemstore til store kommercielle komplekser, kontorbygninger og andre steder, der kræver multi-split klimaanlæg.

Funktion:

• Styrer strømmen af kølemiddel til indendørsenheden eller varmegenvindingsenheden, når der skiftes mellem køle- og varmetilstande.
• Arbejder med systemcontrolleren for at opnå uafhængig temperaturstyring og energibesparende styring i flere zoner.



Fordele: Sikrer effektiv drift af multi-split-systemer og forbedrer indendørs komfort.

5. Varmepumpesystem

Anvendelsesscenarier: Bolig- eller kommercielle luft-/jordvarmepumpesystemer.

Funktion:

• Realiserer skiftet mellem opvarmnings- og køletilstande, ændrer strømningsretningen for kølemiddel eller vand.
• Arbejder med automatiske kontrolsystemer for at forbedre energieffektiviteten.



Fordele: Opnår køle- og varmecirkulation og energibesparende styring gennem tre-vejs ventilskift.

Hvad er forskellene mellem en elektrisk trevejsventil og en manuel trevejsventil?

Aircondition trevejsventiler kan opdeles i manuelle trevejsventiler og elektriske trevejsventiler baseret på deres kontrolmetode. De adskiller sig væsentligt i drift, applikationsscenarier og systemydelse.

1. Funktioner af en manuel trevejsventil

Enkel struktur: Består typisk af et ventilhus og et håndtag uden elektriske komponenter.

Fleksibel betjening: Velegnet til små systemer eller scenarier, hvor hyppig skift ikke er påkrævet.

Lave omkostninger og enkel vedligeholdelse: Kræver ingen strømforsyning eller kontrolsignal, hvilket resulterer i høj pålidelighed.

Begrænsninger: Kan ikke opnå fjernbetjening eller automatiseret justering; justeringsnøjagtigheden påvirkes af menneskelig indgriben.

2. Egenskaber ved en elektrisk trevejsventil

Automatiseret kontrol: Drevet af en elektrisk aktuator kan den modtage signaler fra en termostat eller systemstyring.

Højpræcisionsjustering: Kan opnå 0-100 % proportional flowfordeling, tilpasset belastningsændringer.

Energibesparelse og høj effektivitet: Kombineret med et intelligent kontrolsystem kan det justere vandstrømmen eller kølemidlets strømningsretning efter faktiske behov, hvilket reducerer energiforbruget.

Installation og vedligeholdelse: Kræver strømforsyning og regelmæssig aktuatorinspektion; vedligeholdelse er mere kompleks end manuelle ventiler.

Brede anvendelser: Velegnet til centrale klimaanlæg, ventilatorkonvektorer, multi-split-systemer, gulvvarmesystemer og andre scenarier, der kræver automatisk justering.

Hvilke parametre skal overvejes, når du vælger en trevejsventil?

1. Ventilens nominelle diameter: Ventilens nominelle diameter er den mest grundlæggende parameter, når du vælger en trevejsventil, da den bestemmer matchningen mellem ventilen og rørføringen. En diameter, der er for lille, vil resultere i overdreven strømningsmodstand, hvilket påvirker systemtrykket og terminaludstyrets vandforsyning eller kølekapacitet; en diameter, der er for stor, vil øge omkostningerne og pladsbelægningen og kan føre til unøjagtig flowregulering. Generelt bør den passende nominelle ventildiameter vælges baseret på systemdesignets flowhastighed og rørdiameter for at sikre jævn systemdrift.

2. Flowkarakteristika og CV-værdi: Strømningskapaciteten af en trevejsventil udtrykkes normalt ved dens Cv-værdi, som er strømningshastigheden pr. trykenhed. Korrekt valg af Cv-værdien sikrer, at ventilåbningen matcher systemets flowhastighed, og derved opnås præcis kontrol. For proportionalreguleringsventiler (såsom T-type ventiler) skal flowkurven være så stabil som muligt for at sikre ensartet fordeling af varmt og koldt vand eller kølemiddel, og undgå temperaturudsving eller ustabilitet i systemet.

3. Ventilmateriale: Ventilmaterialet påvirker direkte dets korrosionsbestandighed, trykmodstand og levetid. Almindelige ventilhusmaterialer omfatter kobber, messing, rustfrit stål og plast (såsom PVC eller PP). Kobber- eller messingventiler bruges almindeligvis i vandsystemer, mens rustfri stålventiler er velegnede til systemer med høje krav til korrosionsbestandighed eller kemiske medier. Plastventiler er velegnede til lavtemperatur- eller små vandsystemer. Materialevalg bør baseres på et rimeligt match mellem medietype, temperatur og systemkrav.

4. Trykvurdering: En trevejsventils trykklassificering refererer til det maksimale arbejdstryk, som ventilen kan modstå. Når du vælger, skal du sikre dig, at ventilens nominelle tryk er højere end systemets maksimale arbejdstryk for at undgå lækage eller beskadigelse. I højtrykskølesystemer eller industrielle klimaanlæg bør højtryksventiler vælges for at sikre langsigtet sikker drift.

5. Kontrolmetode: Trevejsventiler kan styres manuelt eller elektrisk. Manuelle ventiler er velegnede til små systemer eller scenarier, hvor hyppige justeringer ikke er påkrævet; de er enkle at betjene og lave omkostninger. Elektriske ventiler, drevet af en aktuator, muliggør fjernbetjening og automatisk justering. De er velegnede til central aircondition, ventilatorkonvektorer, multi-split-systemer og gulvvarmesystemer og kan bruges sammen med termostater eller bygningsstyringssystemer for at forbedre systemkomforten og energieffektiviteten.

Forholdsregler for installation af trevejsventiler

1. Bekræft ventilmodel og specifikationer: Før installation skal du omhyggeligt kontrollere, at trevejsventilens model, diameter, ventilkernetype, materiale og kontrolmetode matcher systemdesignkravene. Forkerte modeller eller diametre kan resultere i utilstrækkeligt flow, øget systemtryktab eller manglende opnåelse af den nødvendige flowretning.

2. Kontroller ventilens integritet: Inden installationen skal du kontrollere ventilen for ridser, revner, beskadigede tætninger eller ventilkerne, der sidder fast under transport. Udskift eller reparer eventuelle uregelmæssigheder omgående for at forhindre lækager eller fejlfunktioner under systemdrift.

3. Hold rørledninger rene: Før installationen skal rørene renses for svejseslagge, urenheder, olie osv. for at forhindre fremmedlegemer i at trænge ind i ventilen og forårsage fastklemning af ventilkernen eller dårlig tætning. For koldt- eller varmtvandsanlæg skal rørene renses før ventilinstallation.

4. Markeringer for installationsretning og flowretning: Trevejsventiler har normalt tydelige strømningsretningsmarkeringer (pile eller "A/B" udløbsmarkeringer). Under installationen skal ventilen installeres korrekt i henhold til den beregnede strømningsretning. Forkert installationsorientering kan forårsage, at ventilerne ikke fungerer korrekt, ikke kan skifte eller fordele flow korrekt, og endda beskadige ventilkerne og tætninger.

5. Sørg for ventilkoaksialitet med rørledning: Under installationen skal du sikre dig, at ventilens akse er på linje med rørledningen for at undgå ujævn belastning af ventilhuset. Fejljustering eller tvungen tilslutning kan beskadige ventiltætninger, forårsage fastklemning af ventilkernen eller utætheder ved grænsefladen.

6. Grænsefladeforsegling og tilspænding: Gevindgrænseflader: Brug tætningstape eller tætningsmiddel for at undgå overspænding og forårsage deformation af ventilhuset. Flangegrænseflader: Spænd boltene jævnt for at forhindre stresskoncentration og lækage. Svejste grænseflader: Vær opmærksom på svejsetemperatur og placering for at forhindre svejseslagge i at trænge ind i ventilen.

7. Undgå direkte stress eller vibrationer: Efter installationen skal du undgå direkte påføring af rørledningsspændinger eller vibrationer på ventilhuset. Brug understøtninger eller rørledningsbefæstelser for at reducere stress og forlænge ventilens levetid.

8. Elektriske forbindelser til elektriske trevejsventiler: For elektriske trevejsventiler skal ledninger tilsluttes korrekt i henhold til instruktionsmanualen, hvilket sikrer godt styresignal, strømforsyningsspænding og jordforbindelse. Efter installationen skal du kontrollere aktuatorens funktion for at sikre, at den fungerer korrekt, og undgå ledningsfejl, der kan forhindre ventilen i automatisk at justere.

9. Installationsplacering og vedligeholdelsesrum: Trevejsventilen skal installeres på et sted, der letter betjening, inspektion og vedligeholdelse. Sørg for, at ventilstammen eller aktuatoren kan fungere frit og efterlade tilstrækkelig plads til fremtidig vedligeholdelse eller udskiftning.

10. System idriftsættelse efter installation: Efter installation skal du udføre en manuel eller elektrisk testkørsel på ventilen for at kontrollere dens omskiftning, flowfordeling og tætningsevne. Hvis der findes unormaliteter, skal du straks justere eller udskifte ventilen for at sikre sikker og stabil drift efter systemstart.

Den klimaanlæg tre-vejs ventil er en central styringskomponent i klimaanlæg, der primært bruges til at regulere strømmen af kølemiddel eller koldt/varmt vand, opnå skift mellem køling og opvarmning og distribution af kølet/varmt vand. Den ændrer væskebanen gennem ventilkernens bevægelse og kan betjenes manuelt eller automatisk med en elektrisk aktuator. Trevejsventiler er meget udbredt i centralt klimaanlæg, ventilatorkonvektorer, gulvvarme, multi-split-systemer og varmepumpesystemer, hvilket forbedrer systemkomfort, energieffektivitet og driftsstabilitet. Korrekt valg, korrekt installation og regelmæssig vedligeholdelse er afgørende for at sikre langsigtet pålidelig drift af trevejsventilen.
