Hvordan tilslutter du kobberrørsforbindelser til klimaanlæg korrekt?

For at forbinde korrekt kobberrør til klimaanlæg , du skal skær røret rent, afgrat og udrøm enden, sæt det helt ind i forbindelsesstykket, og enten flare, lodde eller spænd fittingen til producentens specificerede drejningsmoment — tryktest derefter samlingen, før systemet fyldes med kølemiddel. At springe nogen af ​​disse trin over er den førende årsag til kølemiddellækager, som reducerer systemets effektivitet, øger driftsomkostningerne og kan overtræde miljøbestemmelser. Sektionerne nedenfor gennemgår hver etape i detaljer, så hver samling er lavet korrekt første gang.

Forstå, hvad aircondition kobberrørforbindelser gør

Kobberrør til klimaanlæg er præcisionsfittings - fremstillet af messing ved hjælp af CNC-drejning og tætningstestet før forsendelse - hvis eneste opgave er at danne en lækagesikker vej for kølemiddel mellem komponenter. Et split-system klimaanlæg, der kører ved et typisk lavsidetryk på 0,5-0,9 MPa og et højsidetryk på 1,5-2,5 MPa (værdier varierer afhængigt af kølemiddeltype) sætter hver samling under konstant mekanisk og termisk belastning. Konnektorer skal derfor tætne mod både tryk og opløsningsmiddelvirkning fra kølemiddelolier.

Disse beslag dækker en bred vifte af sammenføjningsbehov:

• Tilslutning af kobberrør af samme diameter i lige løb (koblinger og fagforeninger)
• Sammenføjning af rør af forskellige diametre hvor linjen sætter overgangen mellem indendørs og udendørs enheder (reducere)
• Ændring af retning i trange udstyrsrum eller væggennemføringer (albuer — 45° og 90°)
• Opdeling af kølemiddelflow til flere indendørsenheder i multi-split-systemer (tees og distributører)
• Muliggør afbrydelse for servicering uden at ødelægge rørføringen (flare unions og SAE flare adaptere)

Den messinglegering, der bruges i kvalitetsstik - typisk CuZn39Pb2 eller tilsvarende — giver den korrosionsbestogighed, der er nødvendig for at overleve årtiers kontakt med kølemidler såsom R-22, R-410A, R-32 og R-134a, såvel som deres tilhørende smøreolier.

Værktøj og materialer, der skal forberedes inden start

At ankomme til jobbet med det rigtige værktøj forhindrer improvisation, der beskadiger forbindelser og rørender. Følgende udstyr er påkrævet til en professionel installation:

• Rørskærer (skralde- eller roterende) — giver et firkantet, gratfrit snit uden at deformere rørvæggen. Hacksavskæring er ikke acceptabelt til kølearbejde.
• Rømmer og afgratningsværktøj — fjerner den indvendige grat efterladt af fræseren; en grat så lille som 0,5 mm kan begrænse flowet og forårsage turbulens, der eroderer konnektorboringen over tid.
• Afbrændingsværktøj og kegle — påkrævet for alle flare-tilslutninger; en ordentlig flare producerer en glat, revnefri 45° kegle, der passer præcist med forbindelsessædet.
• Momentnøgle (10–80 N·m rækkevidde) — afgørende for tilspænding af flaremøtrikker til den specificerede værdi uden overspænding, hvilket splitter flare.
• Rørbukker — til dannelse af glatte bøjninger i kobberrøret før montering af tilslutning, for at undgå knæk, der begrænser flowet.
• Nitrogen cylinder og regulator — til udrensning og trykprøvning efter tilslutning; tør nitrogen kl 1,5× det maksimale driftstryk er standard testmediet.
• Elektronisk lækagedetektor eller sæbeopløsning — for at bekræfte fælles integritet før idriftsættelse af systemet.
• Oxyacetylen- eller MAP-gaslygte med passende spids — hvis loddebeslag af loddetype; kræves for kobber-til-messing samlinger.
• Kølemiddelkompatibelt gevindtætningsmiddel eller PTFE-tape — kun for NPT-gevindforbindelser; gælder aldrig for flare sæder.

Trin-for-trin guide til at skære og forberede kobberrøret

Korrekt rørforberedelse er grundlaget for en lækagefri samling. Dårlig forberedelse tegner sig for en betydelig del af felttilbagekald i klimaanlægsinstallationer.

Opmåling og mærkning

Mål den nødvendige rørlængde under hensyntagen til indføringsdybden af stikket - typisk 10–25 mm afhængig af stikstørrelse . Markér skærepunktet tydeligt med en filtpen. Undgå at ridse med et skarpt værktøj, som kan knække hærdet kobber.

Skæring af røret firkantet

Placer den roterende fræser på mærket, og spænd bladet let mod røret. Drej fræseren rundt om røret, før bladet fremad en kvart omgang pr. omdrejning . Overstramning af bladet i én omgang komprimerer og hærder rørenden, hvilket gør det vanskeligt at flåde. En korrekt skåret ende er vinkelret på rørets akse - enhver vinkelafvigelse større end 1° kompromitterer den flare sædekontakt.

Oprømning og afgratning

Indsæt oprømmeren i den afskårne ende, og drej den for at fjerne den indvendige grat helt. Efter at have rømt, peg rørenden nedad og bank forsigtigt på den at løsne kobberspåner, før de kommer ind i systemet. Selv en enkelt metalspån, der sidder fast i en ekspansionsventil, kan forårsage øjeblikkelig kompressorskade.

Rengøring af røroverfladen

Tør ydersiden af rørenden af med en ren, tør klud for at fjerne overfladeoxidation, skæreolierester og støv. Ved loddede forbindelser skal du slibe rørenden let med en fin smergelklud over en længde svarende til muffedybden af ​​fittingen og derefter tørre igen. Brug ikke klorerede opløsningsmidler, som efterlader rester, der angriber kølemiddelforseglingerne.

Sådan laver du en korrekt Flare-forbindelse

Flareforbindelser er den mest almindelige type, der bruges i boliger og let-kommercielle split-system klimaanlæg, fordi de er fuldt reversible - systemet kan frakobles til servicering og tilsluttes igen uden at udskifte røret. En korrekt udformet flare kræver opmærksomhed på hvert trin.

Glid på Flare-møtrik først

Før du danner flaren, skubbes flare-møtrikken på røret med gevindende vender væk fra rørenden . Dette er en af ​​de mest almindelige fejl begået af uerfarne teknikere - at opdage, at møtrikken er blevet glemt, efter at blusset allerede er dannet, betyder, at man skærer røret over og starter igen.

Indstilling af det korrekte rørfremspring

Spænd røret fast i afbrændingsblokken med rørenden rager ud over blokfladen med den mængde, der er specificeret for rørets udvendige diameter. Typiske fremspringsværdier er:

Dannelse af Flare

Før keglen frem med et jævnt, jævnt tryk — skynd dig ikke de sidste faser . Den færdige flare skal være glat, koncentrisk og fri for revner, sprækker eller rynker. En revnet flare vil straks lække; en rynket flare kan bestå en statisk tryktest, men mislykkes under termisk cykling i drift. Påføring af en lille mængde kølemiddelolie på keglen før afbrænding reducerer gnidning og giver en blankere, glattere siddeoverflade.

Stram flare-møtrik til moment

Håndspænd flare-møtrikken på konnektorhuset, indtil der mærkes modstand, og brug derefter to skruenøgler - en til at holde konnektorhuset stationært og en til at dreje møtrikken - for at undgå vridningsbelastning på røret. Anvend momentnøglen for at nå værdien i tabellen ovenfor. Brug aldrig selve røret som løftestang for at forhindre stikket i at rotere; dette hærder og knækker kobberet i nærheden af ​​blusset.

Sådan laver du en korrekt loddet (loddet) forbindelse

Loddede forbindelser med sølvlegeringsfyldstof bruges til permanente samlinger i kommercielle systemer, rør med større diameter (typisk over 28 mm OD ), og enhver samling, der er udsat for høje vibrationer. Når den er udført korrekt, er den loddede samling lige så stærk som stamrørmaterialet og vil overleve det udstyr, det betjener.

Nitrogenrensning under slaglodning

Før du tænder brænderen, skal du tilslutte en tør nitrogentilførsel til rørsystemet og etablere en flow på 0,5–1,0 L/min gennem røret, der loddes. Nitrogen fortrænger ilt inde i røret, hvilket forhindrer dannelsen af ​​kobberoxidskala (kobberoxid) på boringsoverfladen. Oxidbelægninger flager af under idriftsættelsen, bevæger sig med kølemidlet og kan blokere ekspansionsenheden inden for få timer. Nitrogenrensning under lodning er et industristandardkrav, ikke et valgfrit trin.

Påføring af flux og opvarmning af fugen

Påfør et tyndt, jævnt lag loddemiddel på rørenden og muffens indre af forbindelsesstykket. Sæt røret helt ind i stikdåsen. Ret faklens flamme mod stikkroppen og bunden af stikket , ikke påfyldningsstangen eller rørenden direkte. Opvarm samlingen jævnt ved at flytte flammen i små cirkler, indtil fluxen bliver klar, og kobberet lyser mat rødt - ca. 700–800 °C til lodning af sølvlegeringer.

Fodring af påfyldningsstangen

Fjern brænderen kortvarigt, og rør sølvlegeringspåfyldningsstangen til mellemrummet mellem røret og konnektoren ved muffemundingen. Hvis samlingen har den rigtige temperatur, vil spartelmassen være trukket ind i soklen ved kapillærvirkning og udfyld det ringformede mellemrum helt uden at skulle skubbe eller tvinge det. En korrekt loddet samling bruger kun den mængde fyldstof, der er nødvendig for at fylde fatningen – overskydende fyldstof, der danner en perle ved fatningsmundingen, indikerer for meget materiale eller overophedning.

Køling og rengøring

Lad samlingen afkøle naturligt i stille luft, indtil den ikke længere gløder. Sluk ikke med vand - hurtig afkøling kan medføre termiske spændingsrevner i konnektorlegemet. Når den er afkølet til under 50 °C , aftør flusmiddelrester med en fugtig klud; flux efterladt på samlingen er mildt ætsende og vil angribe kobberoverfladen over tid.

Tilslutning af Push-Fit- og kompressionsstik

Push-fit og kompressionsforbindelser udstyret med kølemiddelbestandige tætningsringe tilbyder et flammeløst alternativ til lodning til mindre rørstørrelser, hvilket gør dem velegnede til brug i besatte rum, hvor åben ild ikke er tilladt. Tætningsringsmaterialet - typisk EPDM eller NBR - er valgt til at være kompatibelt med både kølemidlet og dets smøreolie.

Indstiksdybde og markering

Inden røret indsættes, markeres den nødvendige indføringsdybde på rørets yderside med en filtpen. Dette mærke skal vises på forbindelsens kropsflade efter fuld indføring, hvilket bekræfter, at røret har nået tætningszonen. Et rør, der kun er indsat halvvejs, sidder ujævnt mod tætningen og vil lække under tryk.

Krav til rørendes tilstand

Push-fit konnektorer er særligt følsomme over for rørendes tilstand. Den ydre diameter skal være inden for ±0,1 mm fra den nominelle værdi , skal enden være helt firkantet, og der må ikke være grater, ridser eller ridser på den ydre overflade i tætningszonen - typisk den første 25–40 mm fra rørenden. Selv en lav langsgående ridse fra skærebladet kan skabe en lækagevej forbi tætningsringen.

Fuldførelse af forbindelsen

Påfør en tynd film ren kølemiddelolie (kompatibel med systemets smøremiddel) på rørenden i tætningszonen — dette reducerer indføringskraften og forhindrer tætningsringen i at blive rullet eller skåret over under monteringen. Skub røret fast ind i forbindelsesstykket, indtil dybdemærket flugter med forbindelsesfladen; du bør mærke et tydeligt klik eller øge modstanden, når røret låses på plads. Træk let tilbage for at bekræfte, at røret er fastholdt, før det frigøres.

Sammenligning af stiktyper og hvornår de skal bruges hver

Ved at vælge den korrekte forbindelsestype til applikationen undgås både over-engineering (hvilket spilder tid og omkostninger) og under-engineering (hvilket skaber pålidelighedsproblemer). Tabellen nedenfor opsummerer hovedkonnektorkategorierne, deres nøglekarakteristika og deres anbefalede anvendelser.

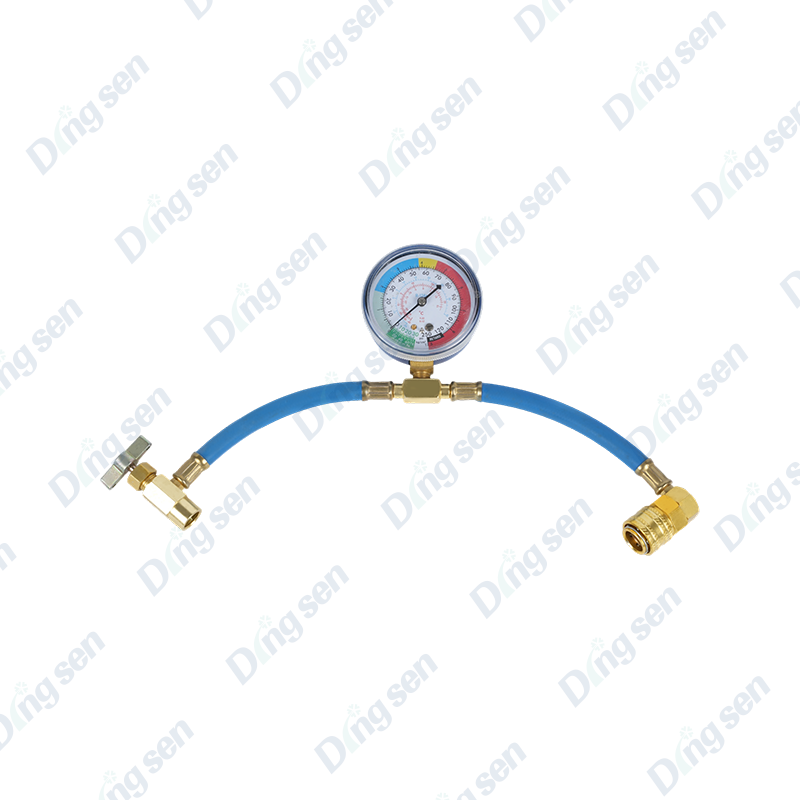

Tryktestning og lækagekontrol efter tilslutning

Intet kølesystem bør påfyldes kølemiddel, før rørsystemet er tryktestet og bekræftet lækfrit. En tryktest tager 15-30 minutter men kan forhindre timers genvinding af kølemiddel, lækagesporing og udskiftning af komponenter senere.

Testprocedure for nitrogentryk

1. Isoler systemet fra atmosfæren ved at lukke alle serviceventiler og lukke åbne porte.
2. Tilslut en tør nitrogencylinder med en regulator indstillet til testtrykket - typisk 1,5 MPa til R-410A-systemer and 2,0 MPa til R-32-systemer (kontroller altid mod udstyrsproducentens data).
3. Sæt systemet langsomt under tryk, pause kl 0,5 MPa til en foreløbig visuel inspektion, før den øges til fuldt testtryk.
4. Hold ved testtryk i minimum 24 timer til nye installationer, eller 1 time til reparationsarbejde på individuelle samlinger, overvågning af testmåleren for ethvert trykfald.
5. Påfør en godkendt lækagedetektionsopløsning på hver samling og undersøg for bobledannelse; en elektronisk halogenlækagedetektor kan også bruges til hurtigere opmåling.
6. Ethvert trykfald større end 0,02 MPa over 1 time (korrigeret for temperaturændring) angiver en lækage, der skal lokaliseres og udbedres, før man fortsætter.

Vakuumtest før påfyldning af kølemiddel

Efter bestået tryktest skal systemet evakueres for at fjerne fugt og ikke-kondenserbare gasser. En to-trins vakuumpumpe skal opnå et slutvakuum på 500 mikron (0,067 kPa) eller mindre . Hold vakuumet i mindst 30 minutter efter isolering af pumpen; enhver trykstigning indikerer enten resterende fugt eller en lækage, som nitrogentesten kan have overset på grund af dens retningsafhængige følsomhed.

Almindelige forbindelsesfejl og hvordan man undgår dem

Selv erfarne teknikere laver af og til fejl under tidspres. Følgende er de hyppigst forekommende forbindelsesfejl, deres konsekvenser, og hvordan man forhindrer dem:

• Flare møtrik glemt før afbrænding — blussen skal afskæres og omformes, efter at den er glidet på møtrikken. Forebyggelse: Følg en tjekliste; bekræft, at møtrikken er på røret, før du klemmer.
• Overspændt flare møtrik — deler flare-kanten, hvilket skaber en hårgrænse, der lækker. Drejningsmomentværdier er i fittingsproducentens datablad; brug altid en momentnøgle i stedet for at vurdere efter følelse.
• Kobberspåner tilbage i røret — kør til ekspansionsventilen eller kompressoren og forårsage mekanisk skade inden for timer. Ret altid den afskårne ende nedad efter oprømning og bank før montering.
• Lodning uden nitrogenudskylning — oxidbelægninger dannes inde i røret, brækker af under drift og blokerer ekspansionsanordningen. Nitrogenrensning er obligatorisk.
• Blanding af uforenelige kølemidler og tætningsringmaterialer — R-32, for eksempel, kræver tætningsringe, der er klassificeret for dets højere driftstryk og forskellige opløsningsmiddelegenskaber sammenlignet med R-22. Tilpas altid konnektorens tætningsringspecifikation til systemets kølemiddel.
• Påføring af PTFE-tape på flare sæder — PTFE-tape er kun til koniske gevindsamlinger. Påført på et flare sæde forhindrer det metal-til-metal kontakt og forbedrer ikke tætningen ; det skaber en ujævn siddeflade, der forårsager utætheder.
• Rør er ikke sat helt ind i push-fit konnektor — tætningsringen går ikke korrekt i indgreb ved delvis indføring. Marker røret med den nødvendige indføringsdybde, og bekræft, at mærket når tilslutningsfladen.

Isolering og beskyttelse af færdige forbindelser

Når samlinger er bekræftet lækagefri, og systemet er opladet, skal kobberrøret og forbindelserne isoleres og beskyttes mod miljøet. Dette er ikke et kosmetisk trin - det påvirker direkte energieffektiviteten og forbindelsens levetid.

Termisk isolering

Skumisolering med lukkede celler (typisk 9–13 mm godstykkelse til sugeledninger ) påføres alle lavside kølemiddelrør for at forhindre kondens på røroverfladen og minimere varmeforøgelsen. En uisoleret sugeledning i et varmt, fugtigt miljø kan få nok varme til reducere system COP med 5-15 % afhængig af linjelængde. Isolering skal strække sig over konnektorlegemet, ikke stoppe ved monteringskanten.

UV og mekanisk beskyttelse til udendørs løbeture

Udsatte udendørs rørstrækninger skal indkapsles i UV-bestandig kanal eller omvikles med et aluminiumsfoliebelagt tape over isoleringen. Direkte sollys forringer skumisoleringen indeni 2-3 år af ubeskyttet udendørs eksponering, fjernelse af termisk beskyttelse og kondensbeskyttelse fra forbindelsesområdet. Ved væggennemføringer skal du bruge en passende tylle eller rørmanchet for at forhindre den skarpe murede kant i at skære i isoleringen og blotlægge kobberet.

Vibrationsisolering

Kompressorvibrationer, der overføres gennem rørsystemet, udmatter flaresamlinger over tid. Hvor røret forbindes til udendørsenheden, skal der som minimum sørges for 300–500 mm ustøttet fleksibelt rørløb før den første stive støtteklemme for at absorbere vibrationer i stedet for at overføre den direkte til stikket. Stive clips, der er fastgjort direkte til enhedens kabinet, er en almindelig årsag til hærdning og revner i kobberrør nær flareforbindelser.

Vedligeholdelse og periodisk inspektion af installerede stik

Selv korrekt installerede stik drager fordel af periodisk inspektion, især i kommercielle systemer, der kører året rundt. En proaktiv vedligeholdelsesplan fanger problemer under udvikling, før de bliver til kølemiddeltab.

Anbefalede inspektionsartikler under rutinemæssig systemservice (årligt eller i henhold til udstyrsproducentens tidsplan):

• Undersøg alle tilgængelige flare unions og kompressionsfittings for oliepletter omkring møtrikken - en olieagtig rest ved en samling indikerer en langsom kølemiddel-/olielækage, der endnu ikke har produceret et detekterbart tryktab.
• Kontroller, at al isolering på konnektorlegemer er intakt og tør; komprimeret eller vandmættet isolering bør udskiftes.
• Tilspænd flare møtrikker igen på ethvert system, der har oplevet betydelige termiske cyklusser (temperatursvingninger større end 30 °C på tværs af samlingen) — termisk ekspansion og sammentrækning kan gradvist afspænde møtrikkens forspænding.
• Undersøg udendørs konnektorer for tegn på ekstern korrosion, især i kystnære eller industrielle miljøer, hvor luftbårne klorider eller svovlforbindelser accelererer messingkorrosion.
• Brug en kalibreret elektronisk lækagedetektor i alle led årligt; detektorer følsomme overfor 5 g/år kølemiddellækagehastighed vil identificere udviklende lækager i god tid, før de påvirker systemets ydeevne.
