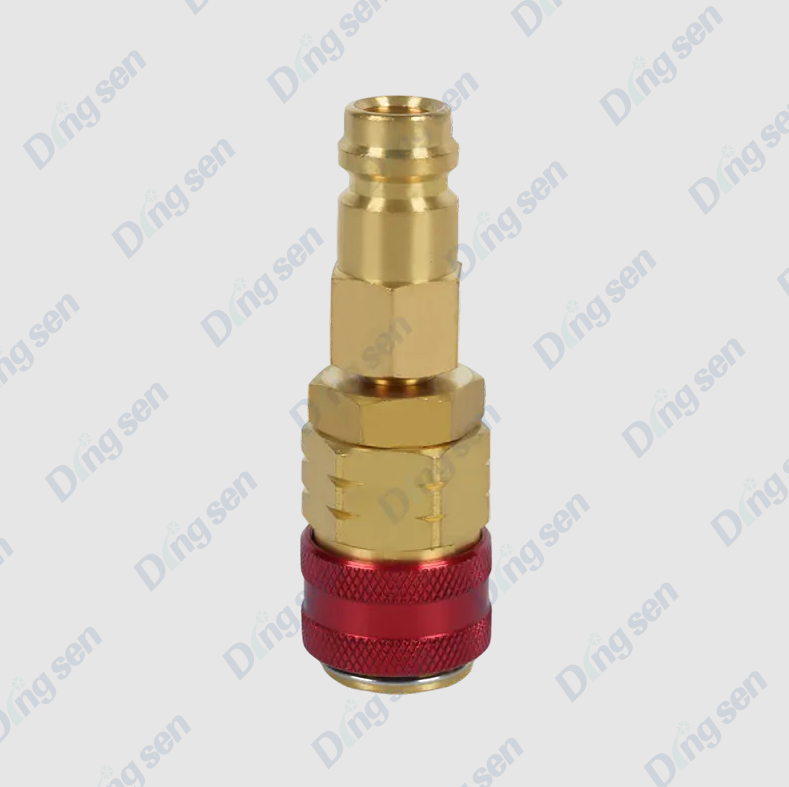

Hvordan kontrollerer man, om Quick Connector til bilklimaanlæg fungerer korrekt?

For at kontrollere om en lynkobling til bilklimaanlæg fungerer korrekt, inspicer den for fysisk skade, bekræft, at låseklemmen sidder helt fast, kontroller, at der ikke er nogen kølemiddellækage, og test, at stikket går i indgreb og udløser korrekt . Hurtigforbindelser på AC-systemer til biler forbinder høj- og lavside kølemiddelledningerne til kompressoren, kondensatoren og fordamperen uden at kræve gevindfittings. Et defekt stik kan forårsage tab af kølemiddel, fejl i AC-systemet eller - i alvorlige tilfælde - farlig højtryksudledning af kølemiddel. De fleste kontroller kan udføres med grundlæggende værktøjer, en kølemiddellækagedetektor og et manifoldmålersæt, og bør udføres, når AC-systemet viser reduceret køleydelse, usædvanlige lyde eller synlige tegn på olieforurening i nærheden af ​​fittings.

Hvordan AC Quick Connectors fungerer, og hvor de fejler

AC-hurtigforbindelser til biler bruger en fjederbelastet intern ventil og en ekstern låsering eller clips til at skabe en forseglet, trykklassificeret forbindelse mellem kølemiddelledninger. Når hanfittingen skubbes ind i hunkroppen, trykker den en intern ventil af Schrader-typen ned, så kølemidlet kan strømme. Låseklemmen klikker ind i en rille for at forhindre utilsigtet frakobling under tryk - typisk 15–30 bar på den høje side og 2–5 bar på den lave side af et standard R-134a eller R-1234yf system.

De mest almindelige fejlpunkter er:

• Nedbrydning af O-ring tætning — den indvendige O-ring hærder, revner eller svulmer over tid, hvilket tillader kølemiddel at sive forbi tætningen.
• Låseklemme beskadiget eller tab — en manglende, bøjet eller revnet klemme gør det muligt for stikket at frigøres delvist under systemtryk.
• Krop revner eller deformation — fysisk påvirkning, overspænding under installationen eller langvarig termisk cyklus kan knække konnektorlegemet.
• Intern ventilfejl — en fastlåst eller korroderet indvendig ventil åbner muligvis ikke helt, hvilket begrænser kølemiddelstrømmen og reducerer AC-ydelsen, selv når stikket ser ud til at være intakt eksternt.
• Forurening — snavs, snavs eller fugt, der kommer ind gennem en frakoblet fitting, kan beskadige ventilsædet og O-ringens tætningsflader.


Sikkerhedsforanstaltninger før inspektion af AC-hurtigstik

AC kølemiddelsystemer fungerer under betydeligt tryk og indeholder kemikalier, der kan forårsage forfrysninger, øjenskade eller kvælning, hvis de frigives pludseligt. Før du påbegynder nogen inspektion eller praktisk testning, skal du overholde følgende forholdsregler:

• Bær sikkerhedsbriller og isolerede handsker til enhver tid, når der arbejdes i nærheden af tryksatte kølemiddelledninger.
• Afbryd aldrig et lynstik, mens systemet er under tryk . Genvind altid kølemiddel ved hjælp af certificeret genvindingsudstyr, før du fjerner et stik.
• Arbejde i en godt ventileret område . Kølemiddeldampe er tungere end luft og fortrænger ilt i gulvniveau.
• Lad motoren og AC-systemet til afkøles i mindst 15-20 minutter efter drift før håndtering af stik nær kompressoren eller kondensatoren, hvor temperaturen kan overstige 80°C.
• Bemærk det R-1234yf er let brandfarlig (A2L klassificering) . Hold antændelseskilder væk fra arbejdsområdet, når du inspicerer systemer, der er fyldt med dette kølemiddel.

Trin-for-trin visuel og fysisk inspektion

Begynd med en grundig visuel og manuel inspektion før brug af diagnostiske instrumenter. Dette trin identificerer de fleste åbenlyse stikfejl og tager mindre end fem minutter pr. stik.

Tjek for oliepletter omkring stikket

Kølemiddelsystemer bruger PAG- eller POE-olie til at smøre kompressoren. Når kølemiddel siver forbi en konnektortætning, fører det kompressorolie med sig og efterlader en mørk, fedtet rest eller olieagtig film rundt om konnektorhuset og på nærliggende slange- eller røroverflader. Selv en lille olieplet på størrelse med en mønt er en pålidelig indikator for en tætningsfejl. Kontroller både konnektorhuset og en radius på 10–15 cm af det omgivende slange- og beslagsområde.

Undersøg låseklemmen

• Bekræft låseclips (holdering) er til stede og helt indsat ind i sin rille rundt om konnektorlegemet. En korrekt placeret klips skal sidde i plan eller lidt stolt af forbindelsens overflade - ikke vinklet, delvist indsat eller mangler.
• Kig efter revner, deformation eller misfarvning i klippet. Plastklemmer, der har været udsat for langvarig varme (almindelige i nærheden af ​​kompressoren), bliver skøre og kan gå i stykker, selv når de ser visuelt intakte ud.
• Forsøg forsigtigt at træk stikket fra hinanden aksialt med hånden uden at slippe klippet. Et korrekt låst stik skal vises nul aksial bevægelse . Enhver mærkbar spalteåbning under håndtrækkraft indikerer, at clipsen ikke går i indgreb med låserillen korrekt.

Efterse konnektorhuset

• Undersøg hele den ydre overflade for revner, skår eller hvidlige stressmærker i plastlegemet. Vær særligt opmærksom på området umiddelbart bag låserillen, som oplever den højeste trækspænding under tryksætning.
• Tjek metalliske stik for korrosion, huller eller gevindskader på siddeansigterne.
• Kontroller, at stikket er helt siddende — hanbeslaget skal indsættes til det punkt, hvor låseclipsen klikker, uden synligt mellemrum mellem han- og hunkroppens ansigter. Et ufuldstændigt indsat stik er en meget almindelig årsag til langsomt tab af kølemiddel.

Metoder til påvisning af kølemiddellækage

Visuel inspektion alene kan ikke bekræfte, at et stik er lækagefrit under driftstryk. Brug en eller flere af følgende detektionsmetoder til at bekræfte forseglingens integritet.

Elektronisk lækagedetektor

En elektronisk kølemiddellækagedetektor er den hurtigste og mest følsomme metode til at lokalisere stiklækager. Opvarmede diodedetektorer kan registrere kølemiddelkoncentrationer så lave som 5 ppm (parts per million) , et godt stykke under den tærskel, der kan påvises ved enhver anden ikke-laboratoriemetode. Med AC-systemet kørende og fuldt tryksat:

• Bevæg detektorsonden langsomt rundt om konnektorens fulde omkreds i en afstand af 5-10 mm fra overfladen.
• Tjek under stikket - kølemiddeldampe er tættere end luft og vil samle sig i det laveste punkt nær lækagekilden.
• En hørbar alarm eller blinkende LED indikerer tilstedeværelse af kølemiddel. Bekræft alarm triggers at the connector body itself , ikke fra en nærliggende fitting eller slangeforbindelse, før man konkluderer, at stikket er kilden.

UV Fluorescerende Dye Inspection

Mange AC-systemer til biler er forudopladet med UV-fluorescerende farvestof, eller farvestof kan injiceres ved hjælp af et farvestofinjektorsæt. Under en UV-lampe (sort lys) fluorescerer lækket farvestof klart gulgrønt, hvilket præcist markerer lækagestedet på konnektoroverfladen. Denne metode er især nyttig til bekræfter, hvilket specifikt punkt på et stik der lækker — O-ringssædet, kropssømmen eller låseklemmezonen.

Manifoldmåler trykobservation

Tilslut et manifoldmålersæt til serviceportene og noter systemtrykket med slukket motor og systemet ved omgivelsestemperatur. Som en generel reference for et korrekt fungerende R-134a-system på 21°C omgivelsestemperatur , bør det statiske tryk være ca 5–6 bar på både høj og lav side . Hvis det observerede tryk er væsentligt under dette, og systemet ikke er blevet serviceret for nylig, indikeres kølemiddeltab gennem en utæt konnektor eller andre steder i systemet. Overvåg måleren for 5-10 minutter — en faldende trykaflæsning bekræfter en aktiv lækage.

Test af konnektorindgreb og frigivelsesfunktion

Et stik, der er fysisk intakt, men som ikke går i indgreb eller frigiver korrekt, vil enten ikke holde trykket eller skabe vanskeligheder under service. Test først indkoblings- og udløsningsfunktionen, efter at systemet er blevet sikkert trykløst og kølemidlet genvundet.

1. Test engagement — skub hanbeslaget ind i hunkroppen, indtil du mærker eller hører et tydeligt klik fra låseklemmen. Klikket skal være positivt og tydeligt. Et blødt, utydeligt indgreb indikerer, at clipsen ikke sidder i sin rille, hvilket betyder, at forbindelsen ikke vil holde systemtrykket pålideligt.
2. Bekræft fuld siddeplads — efter indgreb skal du visuelt bekræfte, at hanfittingen flugter med eller er let forsænket i kvindekroppens ansigt. Ethvert synligt mellemrum mellem de to matchende flader indikerer ufuldstændig indsættelse.
3. Test aksial fastholdelse — påfør en fast håndtrækkraft aksialt på begge sider af den tilsluttede beslag. Der må ikke forekomme adskillelse eller bevægelse mens klippet er aktiveret. Bevægelse indikerer slidt låsegeometri.
4. Testudgivelse — betjen udløserværktøjet, eller tryk på udløserknapperne som designet til den specifikke forbindelsestype. Konnektoren skal frigøres jævnt og fuldstændigt med moderat håndkraft. For stor kraft, der kræves for at frigøre, kan indikere en hævet O-ring, forurening eller en deformeret kropsboring.
5. Efterse O-ringen efter adskillelse — når den er adskilt, undersøges O-ringen på hanfittingen for hærdning, revner, flade pletter eller ekstruderingsskader. En sund O-ring burde være smidig, ensartet rund og fri for overfladefejl . Udskift enhver O-ring, der ikke består denne inspektion, før genmontering.

Diagnostisk oversigt: Symptomer, sandsynlige årsager og handlinger

Hvornår skal man udskifte en AC Quick Connector i stedet for at servicere

Nogle stikfejl kan løses ved at udskifte O-ringen og genmontere fittingen. Andre kræver fuld udskiftning af stik. Udskift hele konnektorenheden - ikke kun O-ringen - under følgende forhold:

• Enhver revne i stikket — revnede plast- eller metallegemer kan ikke sikkert holde kølemiddeltrykket og skal straks udskiftes.
• Slidt eller deformeret låserille — hvis clipsen ikke længere klikker positivt, eller han-fittingen bevæger sig aksialt, når den er låst, er kropsgeometrien uden for brugbare grænser.
• Fortsat lækage efter udskiftning af O-ring — hvis en ny korrekt størrelse O-ring stadig lækker, er tætningsfladen inde i forbindelsesboringen beskadiget eller korroderet og vil ikke tætne mod nogen O-ring.
• Connector alder over 10 år eller 150.000 km — plastikforbindelseskroppe og indvendige ventilfjedre nedbrydes over tid uanset synlig tilstand. I køretøjer med store kilometertal er proaktiv udskiftning under større AC-service (udskiftning af kompressor eller fordamper) omkostningseffektiv forebyggende vedligeholdelse.

Installer altid nye O-ringe, der er smurt med ren, systemkompatibel PAG- eller POE-olie, når du samler et AC-hurtigstik igen. Genbrug aldrig en O-ring, der har været under systemtryk , selvom den ser ubeskadiget ud — kompressionssæt fra tidligere siddepladser betyder, at den ikke vil forsegle lige så pålideligt som en ny ring.
